OnTime同期ハブの構築先の選定

OnTime同期ハブの構築先の選定

OnTime同期ハブは以下の要件を満たせば、OnTimeサーバーと同じWindowsマシンでも別のWindowsマシンでも構いません。

OnTime同期ハブの要件

• Microsoftクラウドから到達出来るネットワーク上に構築
  リバースプロキシーやアプリケーションプロキシー経由でも可能
• Microsoftクラウドからの接続先として外部DNSで解決できるホスト名とTLS証明書が必要
  ワイルドカード証明書でも可能
• 同じWindowsマシンか別のWindowsマシンかで以下のどちらか
  • OnTimeサーバーと同一マシンの場合
    MicrosoftからWebhookとしてポート9020(変更可)にHTTPリクエストを受信
    （ポート443はOnTimeサーバーが使用）
  • OnTimeサーバーと別のマシンの場合
    MicrosoftからWebhookとしてポート443(変更可)にHTTPリクエストを受信

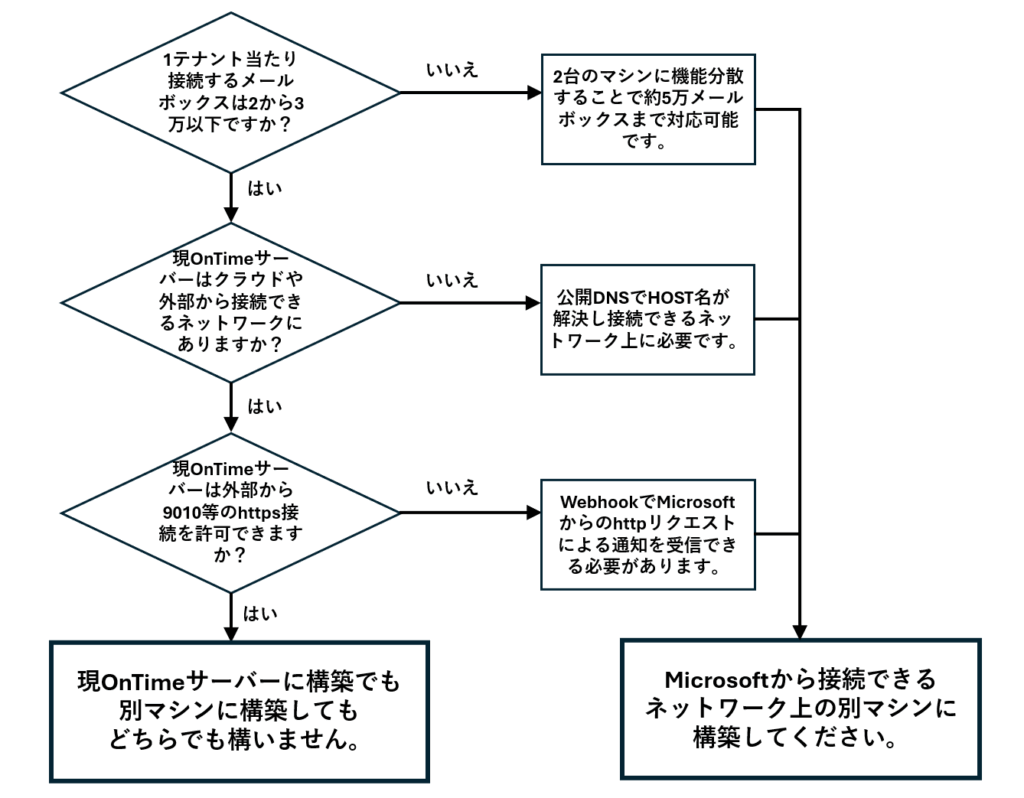

フローチャートで確認

OnTime同期ハブをOnTimeサーバーと同じマシン上に構築するかどうかを、組織の状況に応じて以下のフローチャートで確認。

で、どちらがお薦め？

日本では、以下の3つが可能ならOnTimeサーバーと同じマシンにOnTime同期ハブの構築を推奨しています。

• 1テナント当たり同期するメールボックスが約3万より少ない
• OnTimeサーバーマシンがMicrosoftから公開DNSで名前解決が可能な場所にある(AppGW等でも可能)
• OnTimeサーバーマシンがMicrosoftからhttpリクエスト受信のための追加のポート設定が可能

OnTime同期ハブのポート構成について

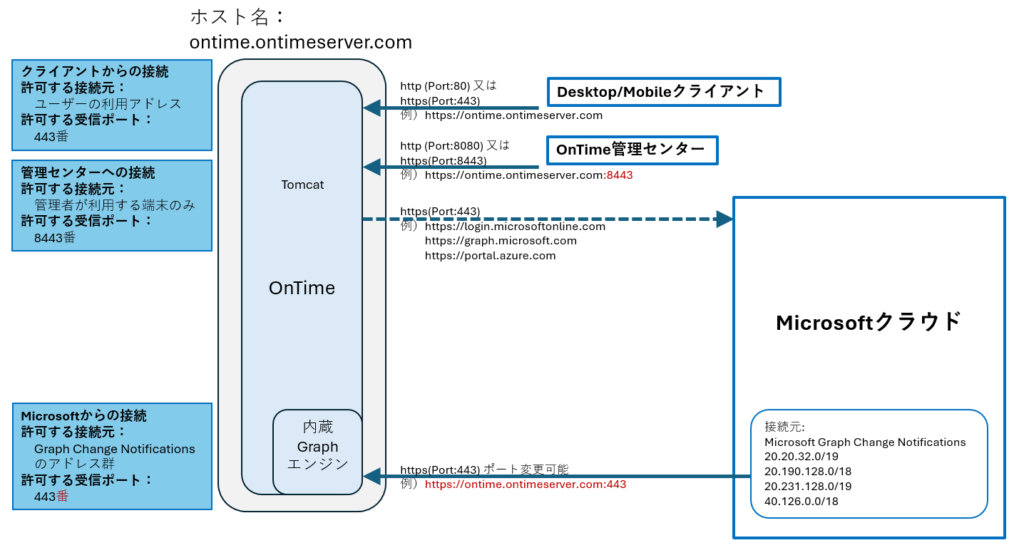

各構築でのポート構成比較

先に比較用にタブ形式で御案内します。続き、各構成時の送受信ポートについて説明します。

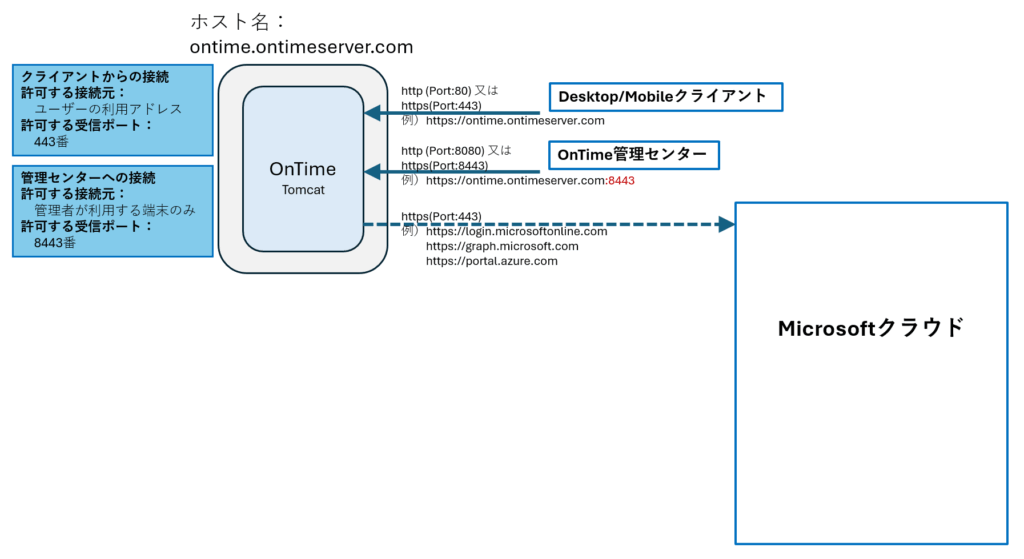

OnTimeサーバーだけ(EWS方式でイベント同期)の時のポート構成

OnTimeサーバーの送受信ポート構成

送受信	用途	プロトコル	ポート	ソース	宛先
受信	クライアント接続	HTTPS/HTTP 注1)	443/80	OnTimeクライアント	OnTimeサーバーのアドレス
受信	OnTime管理センター接続	HTTPS/HTTP 注1)	8443/8080	OnTime管理者端末	OnTimeサーバーのアドレス
送信	Microsoftからの情報取得	HTTPS	443	OnTimeサーバーアドレス	https://login.microsoftonline.com https://graph.microsoft.com https://portal.azure.com

注1)
HTTPS通信を推奨

ゾーンとして開放するポート一覧

送受信	ポート
受信	443/80 8443/8080
送信	443

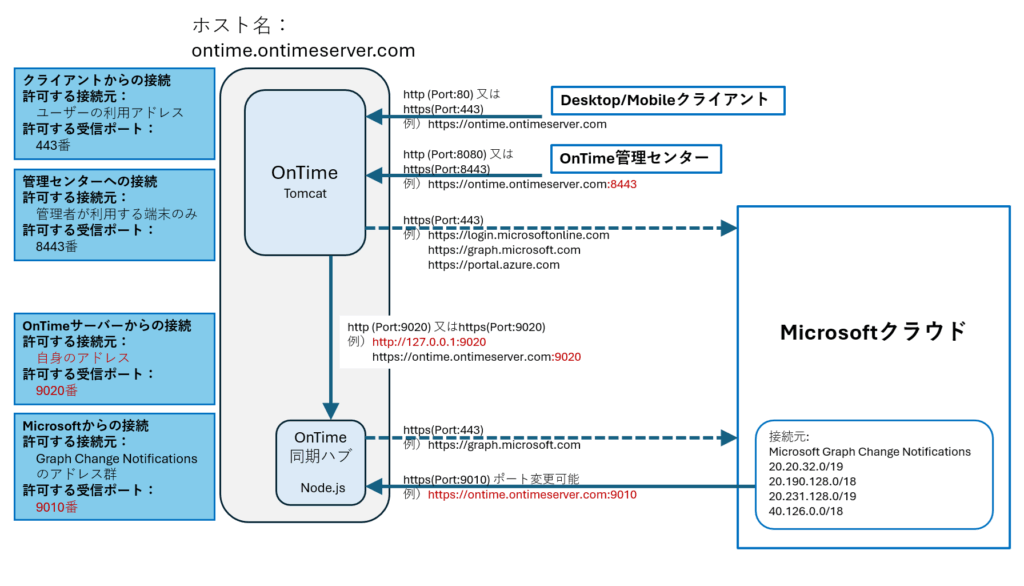

OnTimeサーバーと同じマシンに構築時のポート構成

OnTimeサーバーマシンのポート構成

送受信	用途	プロトコル	ポート	ソース	宛先
受信	クライアント接続	HTTPS/HTTP 注1)	443/80	OnTimeクライアント	自身
受信	OnTime管理センター接続	HTTPS/HTTP 注1)	8443/8080	OnTime管理者端末	自身
送信	Microsoftからの情報取得	HTTPS	443	自身	https://login.microsoftonline.com https://graph.microsoft.com https://portal.azure.com
送受信	OnTimeサーバーからOnTime同期ハブ	HTTP HTTPS 注2）	9020 変更可	自身	ローカルループバックアドレスか自身のアドレス
送信	Microsoftへの指示	HTTPS	443	自身	https://graph.microsoft.com
受信	MicrosoftからのWebhook通信	HTTPS	9010 変更可	Microsoft Graph Change Notifications 20.20.32.0/19 20.190.128.0/1820.231.128.0/1940.126.0.0/18	自身

注1)
HTTPS通信を推奨
注2）
ローカルループバックアドレスを利用する場合は通信暗号化の必要はありませんし、パフォーマンスは向上します。
htttp://127.0.0.1:9020

ゾーンとして開放するポート一覧

送受信	ポート
受信	443/80 8443/8080 9010 9020
送信	443 9020

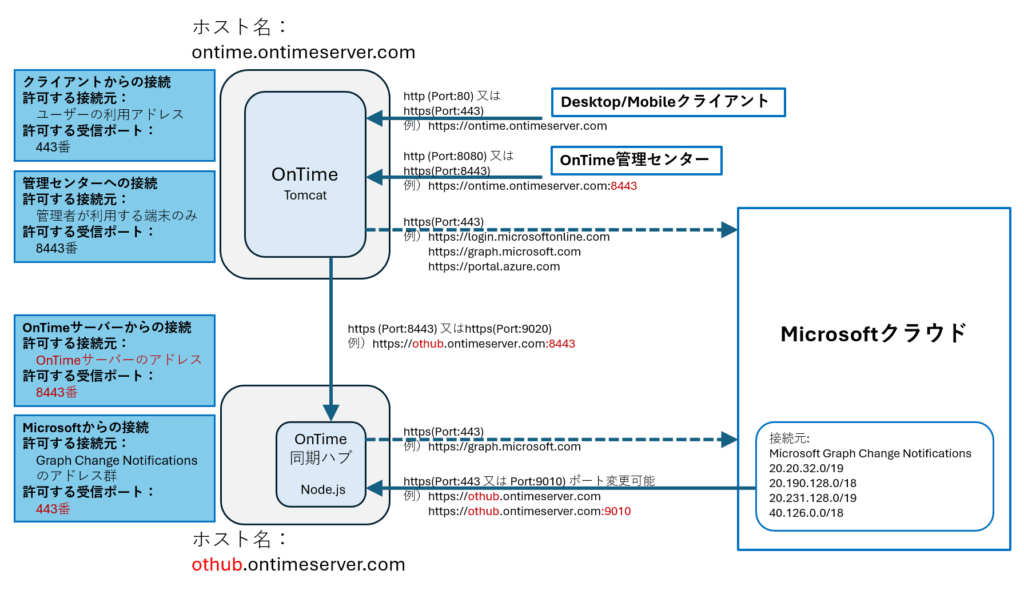

OnTimeサーバーと別マシンに構築時のポート構成

OnTimeサーバーマシンのポート構成

送受信	用途	プロトコル	ポート	ソース	宛先
受信	クライアント接続	HTTPS/HTTP 注1)	443/80	OnTimeクライアント	自身
受信	OnTime管理センター接続	HTTPS/HTTP 注1)	8443/8080	OnTime管理者端末	自身
送信	Microsoftからの情報取得	HTTPS	443	自身	https://login.microsoftonline.com https://graph.microsoft.com https://portal.azure.com
送信	OnTimeサーバーからOnTime同期ハブ	HTTP HTTPS	8443 変更可	自身	OnTime同期ハブ

OnTime同期ハブのマシンのポート構成

送受信	用途	プロトコル	ポート	ソース	宛先
受信	OnTimeサーバーからOnTime同期ハブ	HTTP HTTPS	8443 変更可	OnTimeサーバー	自身
送信	Microsoftへの指示	HTTPS	443	自身	https://graph.microsoft.com
受信	MicrosoftからのWebhook通信	HTTPS	443	Microsoft Graph Change Notifications 20.20.32.0/19 20.190.128.0/1820.231.128.0/1940.126.0.0/18	自身

注1)
HTTPS通信を推奨

ゾーンとして開放するポート一覧

送受信	ポート
受信	443/80 8443/8080
送信	443

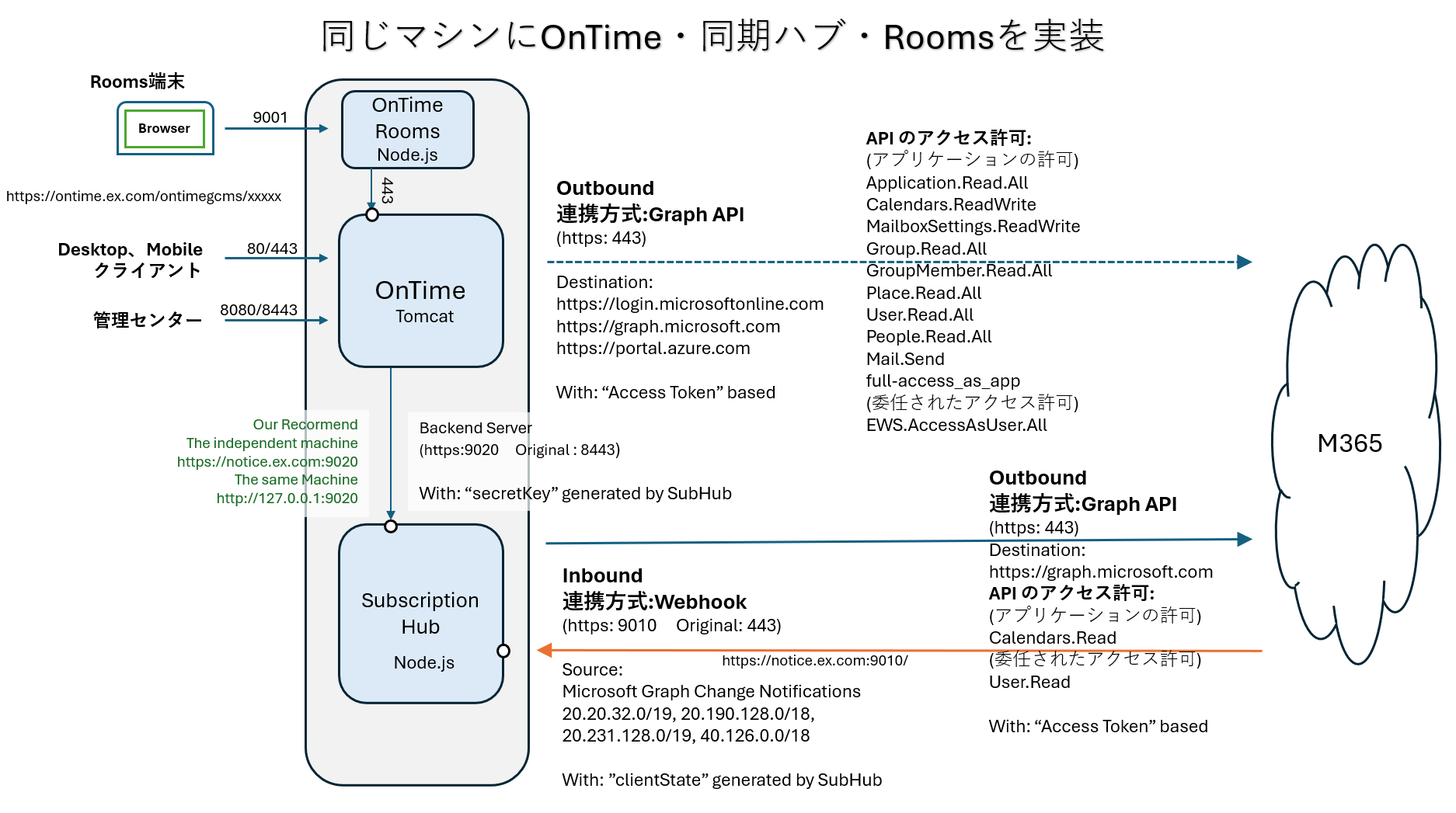

OnTime RoomsとOnTimeサーバー、OnTime同期ハブを1台に実装する場合

構成は下図のようになります。

以下のFAQにて詳細を説明しています。参考にしてください。

最初の作業について

最初にEntraで「アプリの登録」を行います。
